Sada lisovacích dutinek a konektorů 685ks GEKO

Sada lisovacích dutinek a konektorů 685ks GEKO

Sada lisovacích izolovaných kabelových dutinek - 685 ks. Lisovací dutinky slouží k efektivnímu ukončení odizolovaných konců lankových ( měkkých - CYSY ) kabelových drátů pro propojení kabelů s elektrickými zařízeními, jinými kabely apod.

Výhody použití lisovacích dutinek:

• kvalitní a bezpečný spoj
• nahrazuje složité pájení odizolovaných konců kabelů
• jednoduché a rychlé použití

Postup použití:

Odizolujte konec drátů cca 12mm. Na odizolovaný konec drátů nasuňte lisovací dutinku. Zalisujte dutinku lisovacími kleštěmi. Lisovaní není zapotřebí pokud vkládáte drát s dutinku do šroubové svorky, při utahování šroubu ve svorce dojde k zalisování a k dostatečně pevnému spoji. (Doporučujeme zajistit dutinku s drátem zmáčknutím montážními kleštěmi).

Proč a kde používat lisovací dutinky:

Pro kvalitní a bezpečný spoj při používání měkkých lankových kabelů (CYSY) je zapotřebí odizolovanou část konce drátu zpevnit. Buď cínováním konce drátů, nebo jednoduše na odizolovaný konec drátu se nasadí lisovací dutinka. Tímto postupem se získá bezpečné ukončení drátu bez zmenšení průměru vodiče při následném šroubování do el. svorek. Při nepoužití dutinky jako koncovky odizolovaného měkkého konce vodiče může dojít při dotažení šroubové svorky k porušení drátů a zúžení průměru vodiče, který je důležitý pro přenos proudu do spotřebiče. Zúžené místo vodiče je pak nejslabším místem a dochází k zahřívání, které může vést až k vznícení v místě spoje, nebo poškození spotřebiče.

Vlastnosti výrobku

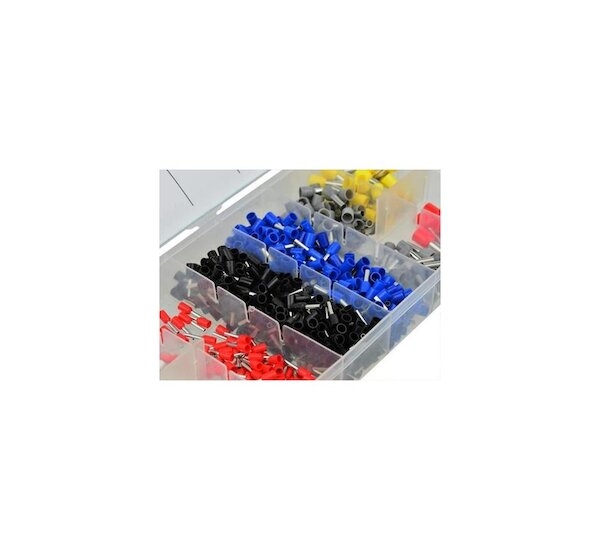

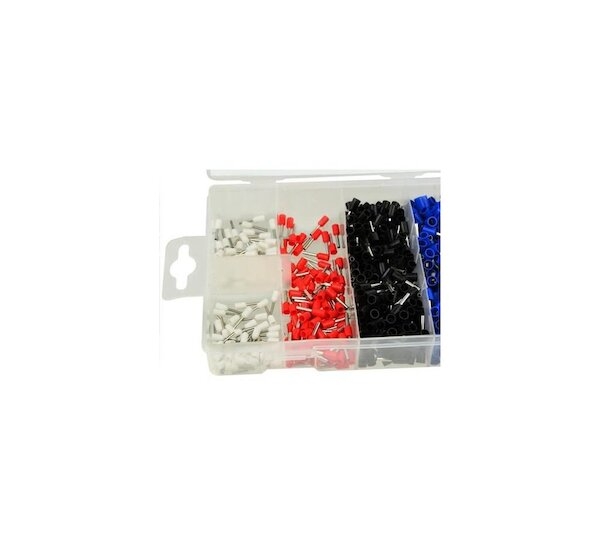

• osm různých velikostí lisovacích dutinek s izolovaným koncem
• barevné rozlišení velikostí

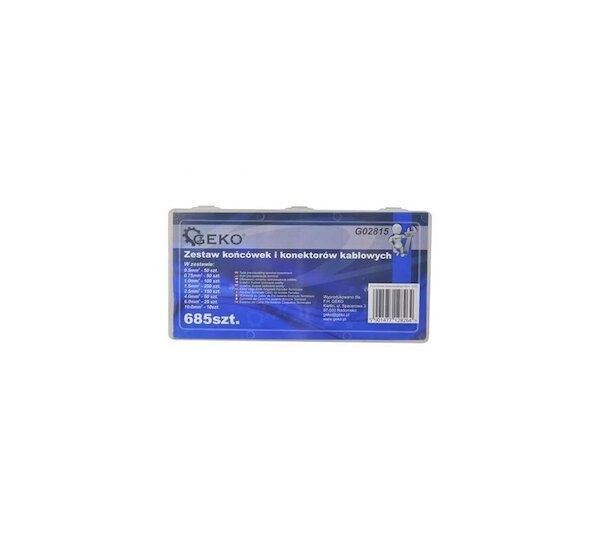

• plastové pouzdro s praktickými přihrádkami
• Délka neizolované části je různá v závislosti na průřezu vodiče a pohybuje se cca od 8 -11 mm.

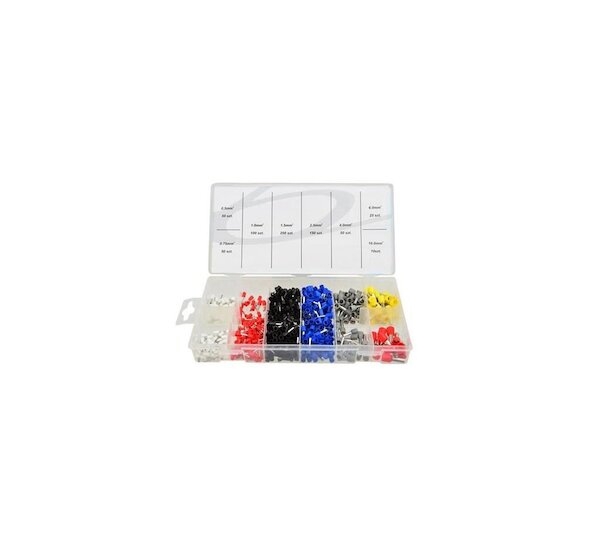

Sada obsahuje

• 50 ks lisovacích dutinek 0,5 mm2
• 50 ks lisovacích dutinek 0,75 mm2
• 100 ks lisovacích dutinek 1,0 mm2
• 250 ks lisovacích dutinek 1,5 mm2
• 150 ks lisovacích dutinek 2,5 mm2
• 50  ks lisovacích dutinek 4,0 mm2
• 25 ks lisovacích dutinek 6,0 mm2
• 10 ks lisovacích dutinek 10,0 mm2

• Váha (gr):141
